Problemloses Rühren + Mischen
mit unseren Rührern mit
freilaufenden Wellen


Rührer für hohe Drehzahlen

Programmausschnitt der Bauart FW und Abwandlungen

[Abbildung 14]
Bauart "FW", Freilaufwelle unabhängig vom Motor gelagert, unterhalb des Lagerhalses abschraubbar, wahlweise auch durchgehende, nicht abschraubbare Rührwelle

[Abbildung 15]
Bauart "FW-F", wie vorstehend, jedoch mit Anbauflansch unterhalb des Lagerhalses (auch mit Flansch unterhalb des Motors lieferbar)

[Abbildung 16]
Bauart "AFW", Freilaufwelle mit Schnellwechselfutter

[Abbbildung 17]
Bauart "FW" mit Dispergierscheibe am Wellenende und axial verschiebbarem Strahlmischkopf

[Abbildung 18]
Bauart "FW" mit Schaftrohr; diese Ausführung unterscheidet sich von der Bauart "N" dadurch, daß die Welle motorseitig abgedichtet ist und ungelagert in einem Schaftrohr läuft. So wird der gleiche Rühreffekt wie bei Bauart "N" erzielt (Stator-Rotor-Prinzip). Zu Reinigungs-
zwecken sind Welle und Schaftrohr leicht demontierbar.

[Abbildung 19]
Belüftungsmischer für intensives Mischen bei gleichzeitiger Belüftung oder Begasung der Flüssigkeiten

[Abbildung 20]
Hubständer stationär oder fahrbar, mit Seilzug; Gegengewicht in Säule laufend
[Abbildung 21]

Bauart "N-FW" kombiniert für hohe Drehzahlen bei großen Wellenlängen und erforderlichen 2 Strahlmischköpfen

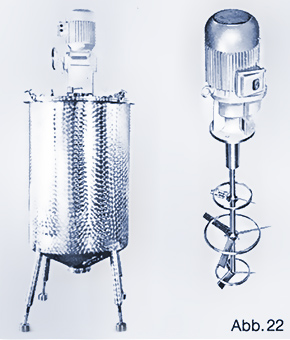

[Abbildung 22]
Getrieberührer und -Mischer Bauart "FW" mit 3 aufeinander abgestimmten Mischköpfen (zum Beispiel Vorrührer für Mayonnaise)

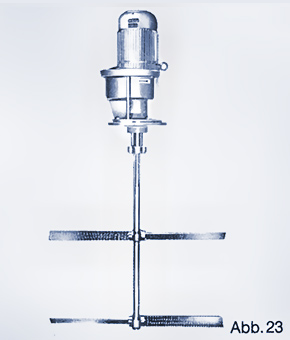

[Abbildung 23]
Getrieberührer, auch Gegenstromrührer
in allen Baugrößen, Drehzahlen und erforderlichen Rührwerkformen
